一．描述：
电芯自动分选机适用于电芯厂最终分类包装前的电池电压和内阻的分选，以及 PACK 厂组装前 PACK前的电压和内阻的分选。分选机电气控制部分采用模块化设计，集成度高、通用性好、维护方便；主要执行机构采用伺服电机控制，精准度高、可靠性好；设备电气回路采用国内外标准控制器件及装置，维护更换方便。针对锂电池组 Pack 厂电芯来料规格不一的问题,18650/21700电芯自动分选机以测试的电压、内阻为依据，最大支持 9 槽良品分选以及 1 槽不良品分选，显着提高了分选效率并且保证了 Pack 组包产线分选站位生产的规范和可靠性。产品提供选配的电芯条码扫描，测试数据存贮可查，对整个产品追溯有着巨大的帮助。
二．适用范围 :
18650/21700圆柱电芯全自动分选。

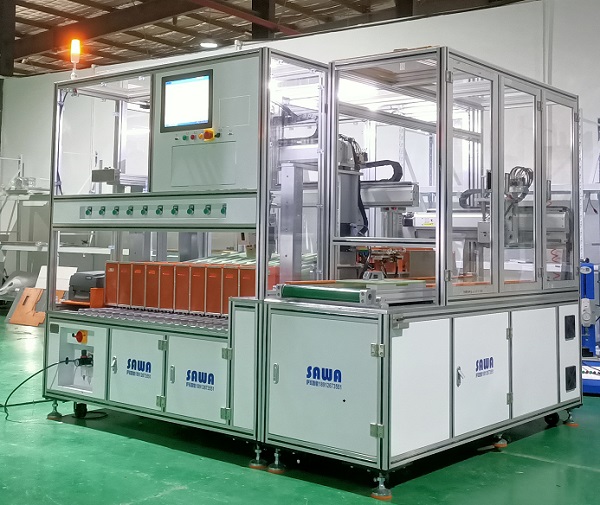

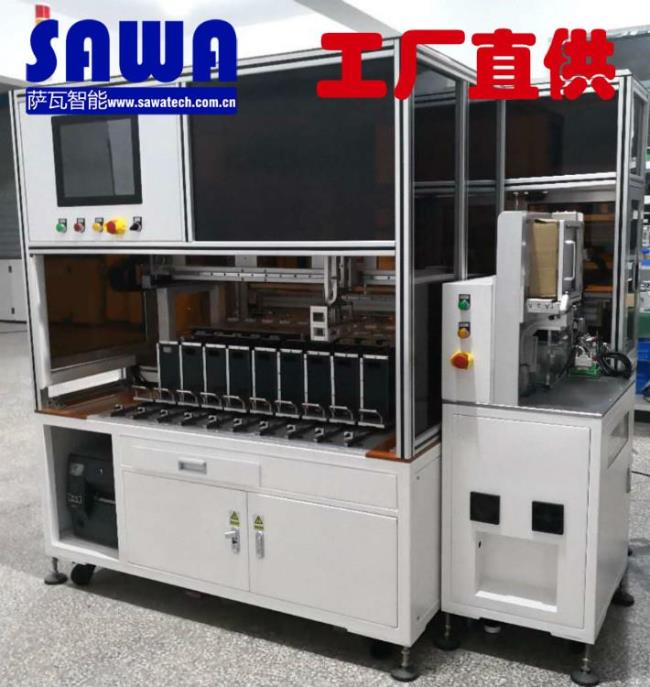

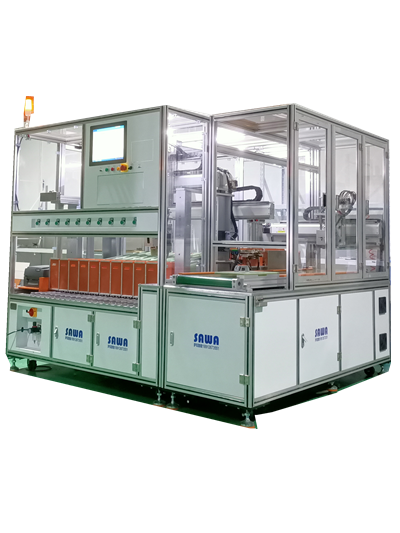

三．设备外观：
设备外观及尺寸仅做参考，以实际机台为准：2260MM*2100MM*1900MM
四、技术参数：
1. 工作电压：AC 220V±10%/50Hz,功率：≤ 2000W
2. 工作气源：0.5~1.0 Mp
3. 适应电池规格：18650/21700成品电芯
4. 档位：9槽OK,1槽NG
5. 收料方式 ：自动收料
6. 收料盒容量：100颗(以18650为准）
7. 扫码功能：支持
8. 分选效率：≥3600Pcs（关闭扫码功能状况下）
9. 设备重量：约 280㎏
10. 外形尺寸：2260MM*2100MM*1900MM
11. 分选机框架材料：优质厚冷轧板，铝型材制作。
12. 电控器件：采用plc和伺服电机控制或工控计算机及运动控制卡控制，品牌传感器等配件。
13. 计算机配置：研华工控
14. 测试仪器：高精度内阻仪 HIOKI 3561
15. 分选参数：开路电压、交流内阻
16. 模组打印：支持
五、动作流程：
通过上位机的电池测试软件设定电池内阻，电压等参数，自动完成如下功能：人工装填电池入传送带→自动吸电芯入料→电池拨动到扫码位→扫码→电池拨动到测试位→测试气缸测试闭合（测试仪上传数据，软件分选）→机械手爪分拣电池→自动抓电池入料盒→打印模组条码；设备配置声光报警，可分选完成自动停机，满料报警，故障报警等。操作参数可根据客户的实际要求设定。
六、主要部件清单
1. 测试仪：精密内阻测试仪HIOKI 3561
2. 计算机：工控机 研华
3. 动作控制：三菱PLC或 雷赛运动控制卡
4. 电机：禾川/三菱/松下
5. 感应器：日本松下及欧姆龙
6. 导轨：台湾上银/鼎瀚/TBI
7. 轴承：日本NSK
8. 气缸：亚德克
9. 开关电源：台湾明纬
10. 扫码器：基恩士
11. 打印机：斑马
七、 分选机结构：
1）设备结构紧凑合理，外型美观，占用空间小。
2）设备操作简单，无须专业人员培训，工人均能轻松掌握。
3）设备自动电池入料，运料，收料，数据采集，电压内阻等级分选，操作简单易学，工作效率高，节省人力成本，产品性能良好。
4）设备材料采用优质厚冷轧钣金，铝型材框架。
5）设备安装有万向活动脚轮，设备在移位时能轻松移动。
八、整机参数：
1.主机电源: 单相~220V/50Hz
2.设备功率:2000W
3.设备气源: 0.5Mpa 以上
4.接入气管: Φ8mm（外径）
5.设备排气量: 0.113L/S
6.设备重量: 280Kg
