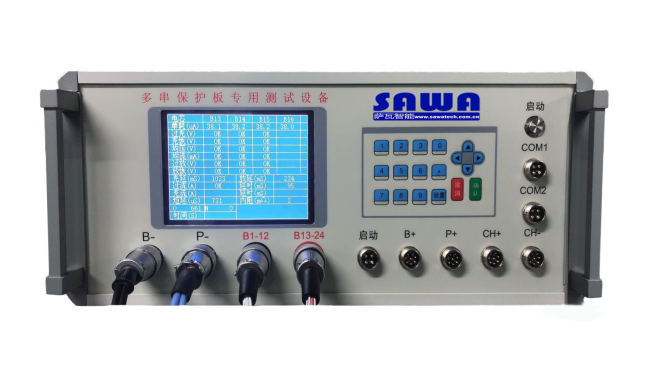

1. 仪器外观

重量：15KG

尺寸：43*42*19cm

2.测试仪基本性能

多串动力保护板测试系统，主要用于检测动力电池保护板的各项功能指标是否在参数范围以内，从而给工作人员提供一套检测标准。主要用于保护板生产厂家以及动力电池生产厂家的动力电池保护板测试。测试功能有：过充保护电压、过充恢复电压、过放保护电压、过放恢复电压 、过放电流保护、短保性能测试、充电电流保护、均衡开启电压、均衡实时电流、保护板总自耗电流、单节自耗电流。

3.测试项与仪器工作原理介绍

a.总自耗电与单节自耗电

总自耗电是指电池在不工作时产生的消耗电流。总自耗电主要是针对软件方案的保护板，测试的是B-回路的消耗电流，其特点是测试量程大同时误差也稍微大一点，单节自耗电是测试每节保护板的消耗电流，其特点的量程小（0-500uA）精度高（±1 uA）。

b.内阻

内阻是指放电回路MOS管导通时的回路阻值。

c.过充电压

机器依据设置的过充电压下限值为测试起点,然后根据客户设置的过充延时逐步增加, 直到过充保护为止,此时机器显示数据就是保护板过充保护电压数据，如果过充下限数值设置大于保护板实际数值，由于起点数值已经大于保护板实际数值，机器一开始测试就产生了过充保护，此时机器测试出的数据并不是保护板实际参数，这时需要根据客户根据判断适当的改小过充下限值。过充保护电压最大为4.5V，误差为±5mV。当保护板没有保护时仪器测试值升到4.500V时自动停止当前节电压测试进入下一节电压测试。

d.过充恢复

机器依据设置的过充恢复上限电压为测试起点,然后逐渐减少, 直到过充恢复为止,此时机器显示数据就是保护板过充恢复电压数据，如果过充恢复上限设置小于保护板实际数值，机器一测试就产生了过充恢复导通保护，此时机器测试出显示数据不是保护板实际参数，这时需要客户根据判断适当的增大过充恢复上限值。过充保护恢复电压最小为1V。当保护板没有恢复时仪器测试值降到1V时自动停止当前节电压测试进入下一节电压测试。

e.过放电压

机器依据设置的过放电压上限值为测试电压起点,然后根据设置的过放延时逐渐减少直到过放保护为止, 此时机器显示数据就是保护板过放保护电压数据，如果过放上限数值设置小于保护板实际数值，由于起点数值已经小于保护板实际数值，机器一测试就产生了过放保护，此时机器测试出的数据不是保护板实际参数，这时需要客户根据判断适当的增大过放上限值。过放保护电压最小为1V，误差为±5mV。当保护板没有保护时仪器测试值降到1V时自动停止当前节电压测试进入下一节电压测试。

f.过放恢复

机器依据设置的过放恢复下限值为测试电压起点,然后逐渐增加直到过放保护恢复为止, 此时机器显示数据就是保护板过放恢复电压数据，如果起点数值设置大于保护板实际数值，由于起点数值已经足够试保护板恢复导通，机器一测试就产生了恢复导通，此时机器测试出显示数据不是保护板实际参数，这时需要客户根据判断适当的减小过放恢复下限值。过放恢复电压最大为4.5V，误差为±5mV。。当保护板没有恢复时仪器测试值升到4.5V时自动停止当前节电压测试进入下一节电压测试

g.过流

过流测试是根据客户设置的下限电流值为起点，根据过流延时为步进时间，根据设置的过流步进值进行恒流步进直到保护板过流保护。此时仪器显示的数值为保护板过放保护电流，在测试过流时候，要注意下过流延时，过流延时不可设置的过小，要和他实际数值对应，否则数值设置太小，会有过流测试数值过大的现象，过流数值误差在±设置的过流步进值，最大过流数值120A（如要求更大电流可以改造定做）。如果过流下限值设置过大时，机器已测试就会出现过流保护状态，此时仪器显示的数值会比设置的下限值小，并会反相选择出来提示客户要更改参数设置。如果过流上限值设置过小时，当仪器电流升到比上限电流大2A时就会自动停止测试，此时仪器显示的数据会反相选择出来提示客户要增大上限过流参数。

h.均衡电压和电流

保护板均衡一般来说有两种条件，一是电压点，也就说电压到达某个数值后，就会自动开启均衡；二是电压差，最高电压和最低电压的差到达某个数值后，最高电压那路自动开启均衡。仪器根据客户设置的均衡下限电压逐步步进，当回路的均衡电流大于均衡下限电流时记录下此时的均衡开启电压及均衡电流（误差±1mA）并显示在屏幕上。均衡电流分持续和脉冲，持续电流是电流维持设定值不变；脉冲电流是从0增长到设定值一直循环呈脉冲形式。

l.短路保护

短路保护是指电池正负极短路时回路切断的响应时间，短路保护时间是微妙级别的。在测试过程中仪器会提供一个400A左右的持续电流看保护板的反应时间，测试时一定要保证保护板线路与仪器接触良好，否则会出现火花，影响测试效果。当保护板使用的MOS质量不是很好时可能会造成MOS管瞬间击穿。（同理在电池包上也会出现这种状况）。

m.过充保护电流

过充保护电流指在充电过程中当电流过大，保护板会出现保护状态。市面上一般的硬件保护板不带此功能，在测试过程中要看看保护板是否带有，否则会出现报警状态。
