充放电测设设备
全国热线

18913677388

产品简介 / Introduction

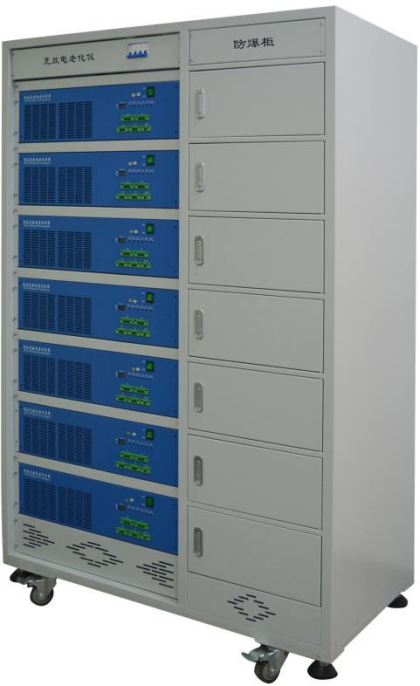

BCDS 系列充放电测试设备主要用于锂电池充放电循环测试,测试项目包括:电池充电电保护电压、放电保护电压、容量等。设备具有


充电、放电、搁置、循环四个测试工步,通过编辑相应的工步可以让电池按照设置的流程进行测试。

一、测试仪基本性能:



1. 充放电功能:



具有恒流恒压充电功能、恒流放 电功能,对电池充放电,记录电池容量。

2. 充放电接口



完全满足电池包充放电同口和充放电分口的要求, 2 根线(P+   P-) 3 根线(P+   P-  C-)。同时可以老化正极板充电保护、负极板放电保护的电动工具电池

CH+ P+ P-



3. 检查电压保护



通过对电池充放电,可检测电池的充电保护和放电保护是否起作用。



4. 安全保护



防反接保护功能;电压上、下限设置保护;安全放电电流保护;



5. 联机模式




如果仪器单台或者 5 台以内,可以通过串口连接 PC 电脑;



5 台以上采用网络连接模式下,PC 电脑端只需要提供一个网口,就可以控制 60 台以内的仪器。

6. 控制系统



软件系统采用经典成熟的 C/S 模式,通信方式有串口和网络两种方式,串口可以实现短距离若干台仪器准确通信,网络可以实现长距离多台仪器准确通信。

7. 管理软件



基于 Windows 操作界面,采用 SQL 数据库存储测试数据,极大方便工作人员在线查询数据和导出数据,按电池条码码、时间、设备号可以查看充放电老化曲线图,同时可以导出曲线图。

二、具体参数标准



输入电源

AC 220V ±10% / 50Hz



电压

测量范围

7~70V

精度

±(0.2% of reading + 0.2% of range







电流

充电范围

50~10000mA

充电精度

±(0.2% of reading + 0.2% of range

放电范围

50~20000mA

精度

±(0.2% of reading + 0.2% of range

充电

恒压截止电流

最低 50mA

容量

精度

±1

功率

放电功率

1400W






时间

巡检时间

收实时<2S

定时范围

0~999 小时/工步

数据记录间隔

5S

中位机版本

1.1 系列



充电

充电模式

恒流恒压充电

截止条件

电压、电流、相对时间、过充保护



放电

放电模式

恒流放电

截止条件

电压、相对时间、过放保护



循环

循环测量范围

1~999

单循环工步数

100

电压电流检测采样

四线制采样

数据库

采用 SQL 数据库管理测试数据

上位机通讯方式

基于 TCP/IP 协议、串口

数据输出方式

EXCELTXT、图表

通信接口

网口

每机柜通道数

7 通道,7 1

机箱尺寸

W*D*H600*450*170mm

机柜尺寸

W*D*H1130*600*1820mm

放电池空间尺寸

W*D*H370*600*170mm
